ए/सी कंप्रेसर: एक नजदीकी नज़र
इस अवलोकन में स्वैश प्लेट कंप्रेसर के घटकों और कार्यों को समझाया गया है, जो आमतौर पर कारों के एयर कंडीशनिंग सिस्टम में उपयोग किया जाता है।

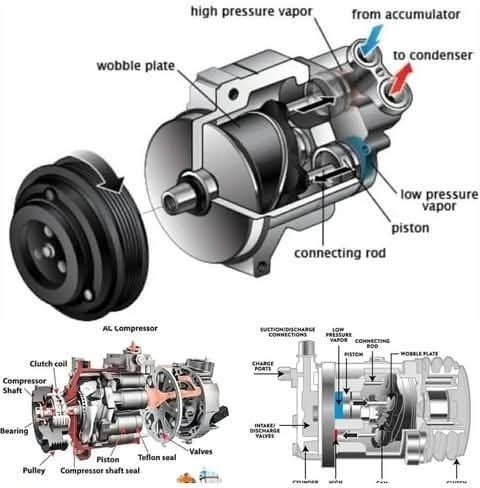

प्रमुख घटक:
स्वैश प्लेटः पिस्टन की गति को नियंत्रित करती है।
कनेक्टिंग रॉडः पिस्टन को वाबलेट प्लेट से जोड़ता है।
वाब्बल प्लेटः घूर्णन गति को पिस्टन गति में बदल देती है।
पिस्टन: शीतलक को संपीड़ित करता है।
सिलेंडर हेड: पिस्टन और वाल्व को रखता है।
इनपुट/डिस्चार्ज वाल्व: शीतलता प्रवाह को नियंत्रित करते हैं।
चार्जिंग पोर्टः शीतल द्रव को जोड़ने की अनुमति दें।
उच्च/निम्न दबाव वाष्प: वाष्प अवस्था में शीतलक का प्रतिनिधित्व करता है।
सक्शन/डिस्चार्ज कनेक्शनः कंप्रेसर को ए/सी प्रणाली से जोड़ें।
कैम रोटर: चलती प्लेट को चलाता है।
क्लच असेंबलीः कंप्रेसर को चालू या बंद करता है।
संचयकः तरल शीतल द्रव को संग्रहीत करता है।
ओरिफिस ट्यूब: शीतल द्रव के प्रवाह को नियंत्रित करता है।
वाष्पीकरकः गर्मी को ठंडा करने के लिए हवा को अवशोषित करता है।
कंडेनसर: शीतलक से गर्मी को पर्यावरण में छोड़ता है।
एसी कंप्रेसर: इन सभी घटकों से युक्त इकाई।
यह कैसे काम करता हैः
1. कैम रोटर घूमता है, wobble प्लेट को स्थानांतरित करता है.
2स्वैश प्लेट झुकाव करती है, जिससे पिस्टन शीतलक को संपीड़ित करता है।
3संपीड़ित, उच्च-दबाव शीतलक संघनक में जाता है।
4कंडेनसर गर्मी छोड़कर शीतलक को ठंडा करता है।
5ठंडा हुआ तरल शीतल पदार्थ खोखले ट्यूब से होकर गुजरता है।
6वाष्पीकरक में शीतलक गर्मी को अवशोषित करता है और हवा को ठंडा करता है।
7कम दबाव वाला शीतलक कंप्रेसर में वापस आ जाता है, जिससे चक्र दोहराया जाता है।
स्वैश प्लेट कंप्रेसर के लाभ:
कुशल और विश्वसनीय प्रदर्शन।
शीतलन आवश्यकताओं को पूरा करने के लिए समायोज्य आउटपुट।
कॉम्पैक्ट और हल्का डिजाइन।
